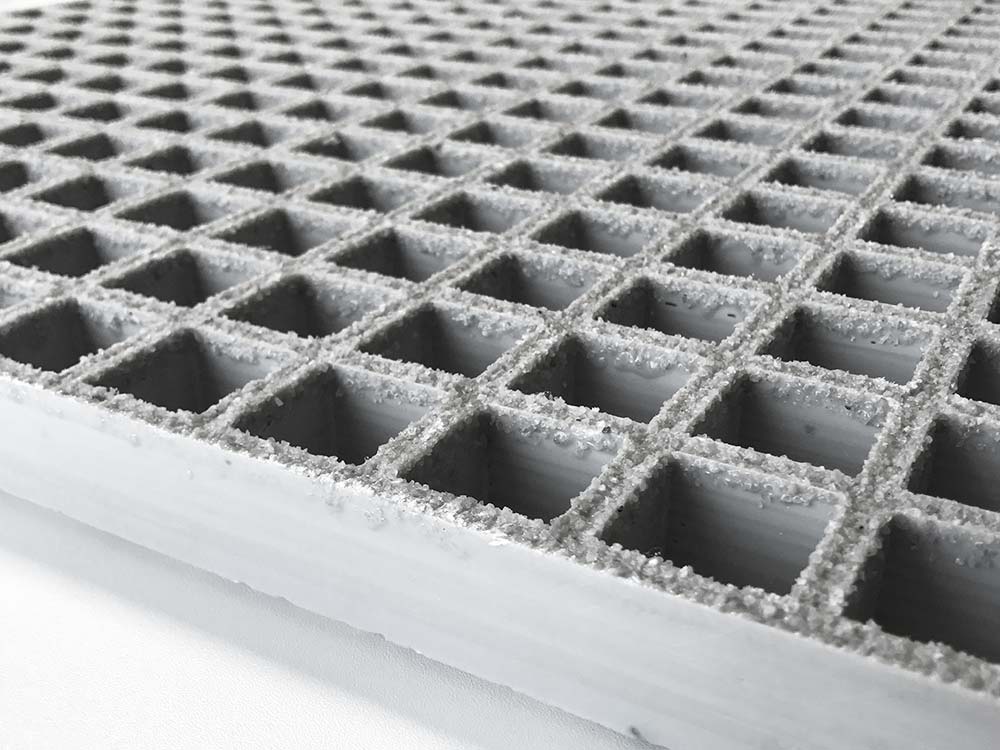

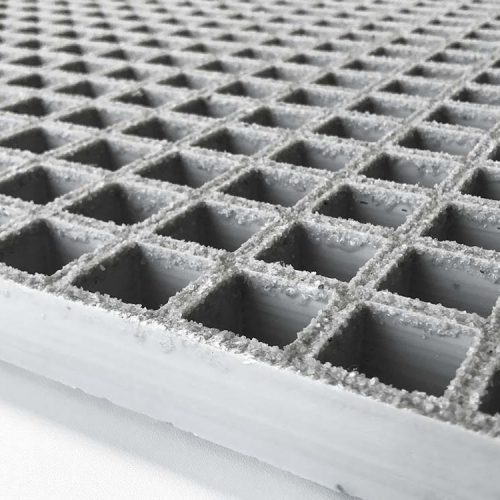

Maschenweite 30 x 30 mm · besandet | |||
Artikelnummer | Abmessungen | Tragstab | Gewicht |
K60GFK10103038 | 1000 x 1000 mm | 30 / 7 mm | 25,0 kg/m2 |
K60GFK10203038 | 1000 x 2000 mm | 30 / 7 mm | 29,2 kg/m2 |
|
Maschenweite 30 x 30 mm · besandet | |||
Artikelnummer | Abmessungen | Tragstab | Gewicht |
K60GFK10103838 | 1000 x 1000 mm | 38 / 7 mm | 32,0 kg/m2 |
K60GFK10203838 | 1000 x 2000 mm | 38 / 7 mm | 39,0 kg/m2 |
|

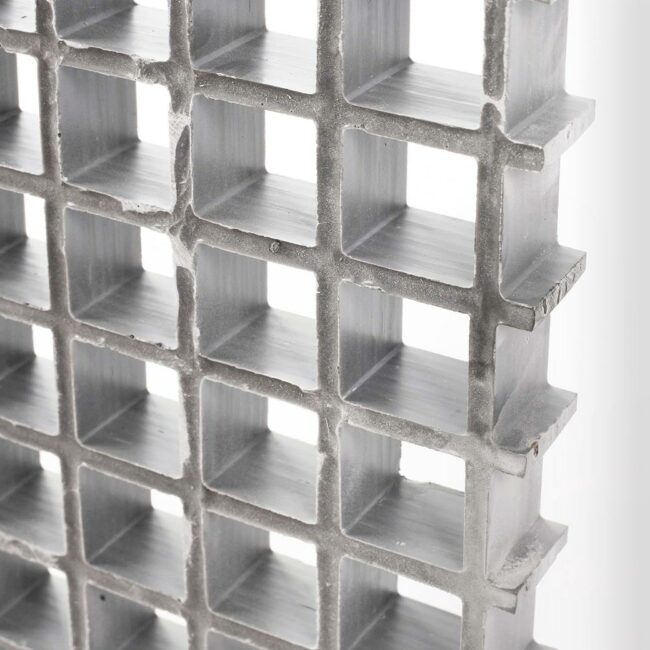

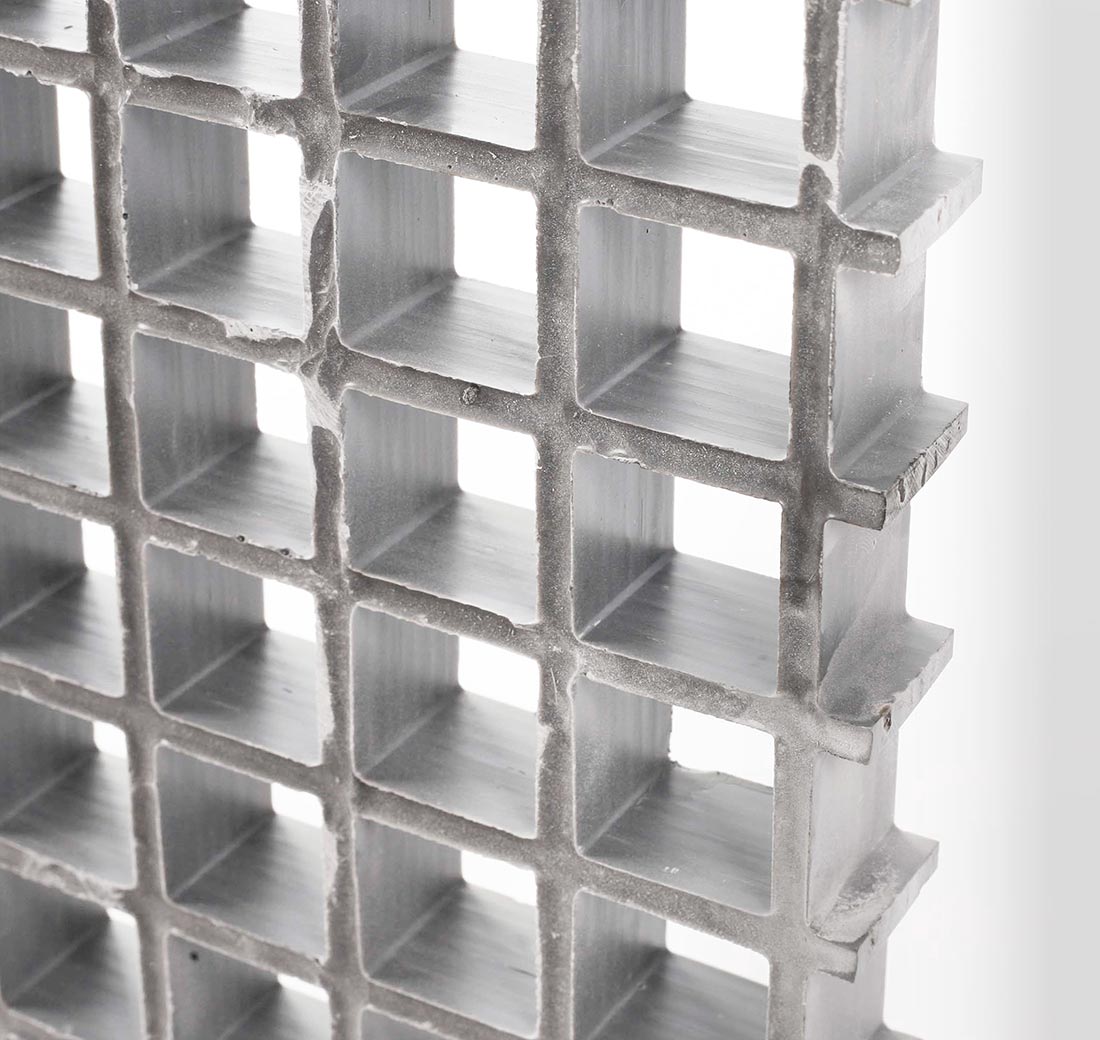

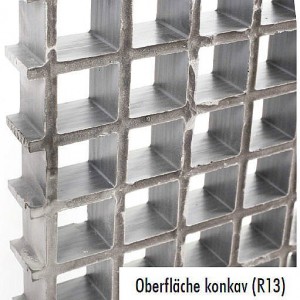

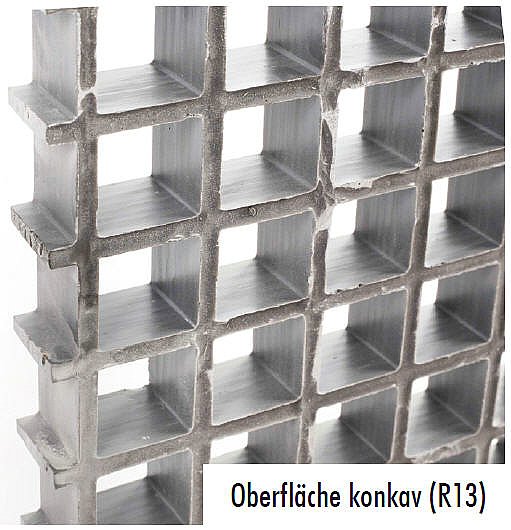

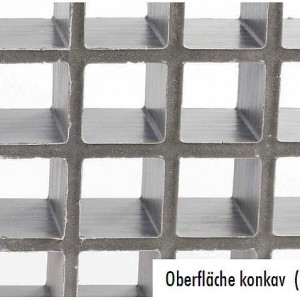

Maschenweite 30 x 30 mm · konkav | |||
Artikelnummer | Abmessungen | Tragstab | Gewicht |
K6010343 | 3660 x 1220 mm | 30 / 7 mm | 14,6 kg/m2 |
K6014176 | 3050 x 1524 mm | 30 / 7 mm | 14,6 kg/m2 |
K6014180 | 3007 x 1007 mm | 30 / 7 mm | 14,6 kg/m2 |
K6014182 | 1983 x 995 mm | 30 / 7 mm | 14,6 kg/m2 |
K6014209 | 995 x 995 mm | 30 / 7 mm | 14,6 kg/m2 |
|
Maschenweite 30 x 30 mm · konkav | |||
Artikelnummer | Abmessungen | Tragstab | Gewicht |
K6014183 | 3050 x 1524 mm | 38 / 7 mm | 19,5 kg/m2 |
K6014785 | 3660 x 1220 mm | 38 / 7 mm | 19,5 kg/m2 |
K6022621 | 3007 x 1007 mm | 38 / 7 mm | 19,5 kg/m2 |
K6014961 | 2440 x 1220 mm | 38 / 7 mm | 19,5 kg/m2 |
K6010346 | 1983 x 995 mm | 38 / 7 mm | 19,5 kg/m2 |
K6014208 | 995 x 995 mm | 38 / 7 mm | 19,5 kg/m2 |
|
Belastungswerte // Rosthöhe 30 mm // MW 30 x 30 mm | ||||
Spannweite | Punktlast | Sicherheitsfaktor | Flächenlast | Sicherheitsfaktor |
300 mm | 1740 kg | 2 x F | 9300 kg/m2 | 3 x q |
450 mm | 770 kg | 3 x F | 2730 kg/m2 | 4 x q |
600 mm | 430 kg | 4 x F | 1150 kg/m2 | 5 x q |
750 mm | 275 kg | 5 x F | 585 kg/m2 | 7 x q |
900 mm | 191 kg | 6 x F | 340 kg/m2 | 8 x q |
1000 mm | 154 kg | 7 x F | 247 kg/m2 | 9 x q |
1200 mm | 107 kg | 8 x F | 143 kg/m2 | 10 x q |
Belastungswerte // Rosthöhe 38 mm // MW 30 x 30 mm | ||||
Spannweite | Punktlast | Sicherheitsfaktor | Flächenlast | Sicherheitsfaktor |
300 mm | 3500 kg | 2 x F | 18600 kg/m2 | 3 x q |
450 mm | 1550 kg | 3 x F | 5500 kg/m2 | 4 x q |
600 mm | 870 kg | 4 x F | 2340 kg/m2 | 5 x q |
750 mm | 560 kg | 5 x F | 1190 kg/m2 | 7 x q |
900 mm | 387 kg | 6 x F | 690 kg/m2 | 8 x q |
1000 mm | 314 kg | 7 x F | 503 kg/m2 | 9 x q |
1200 mm | 218 kg | 8 x F | 290 kg/m2 | 10 x q |
