Gummiwabenstufen

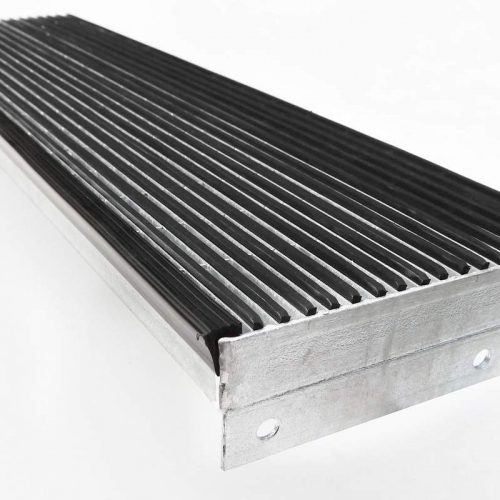

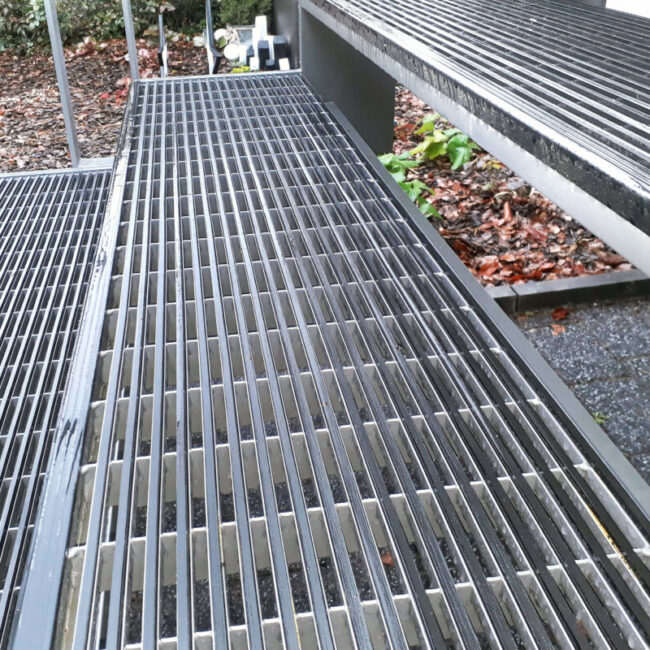

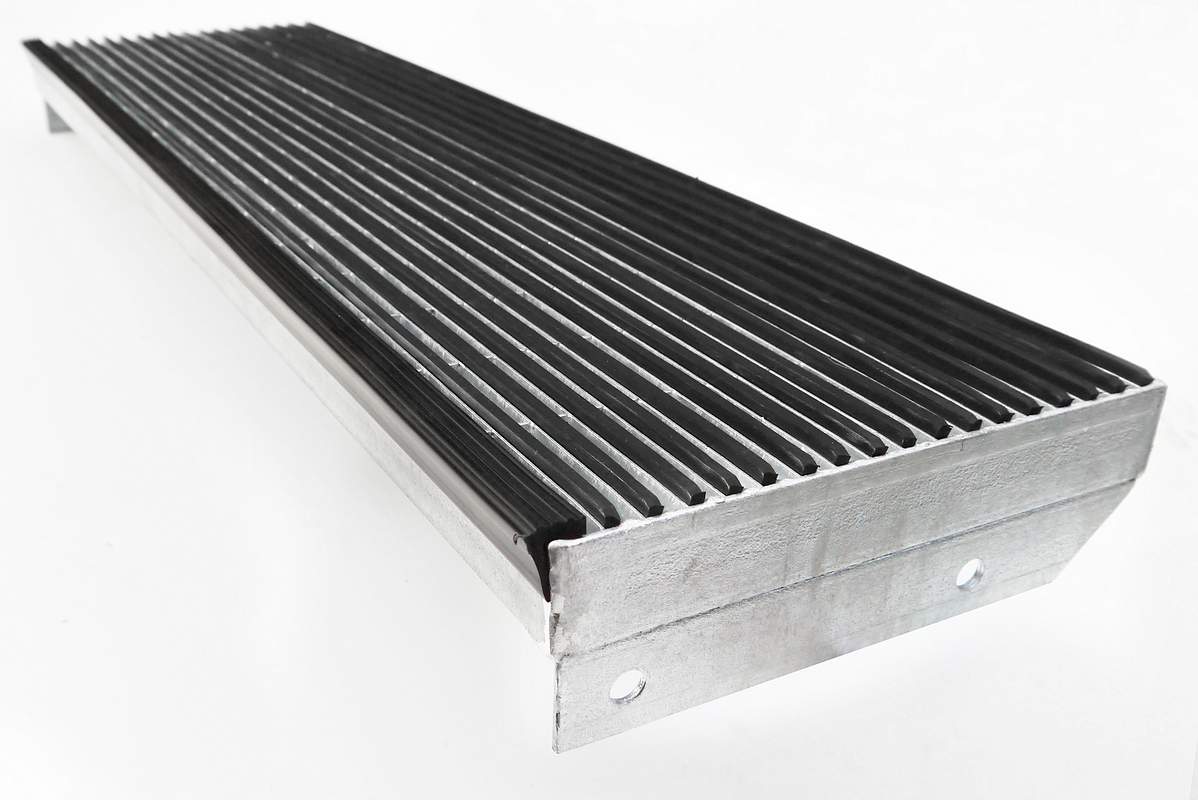

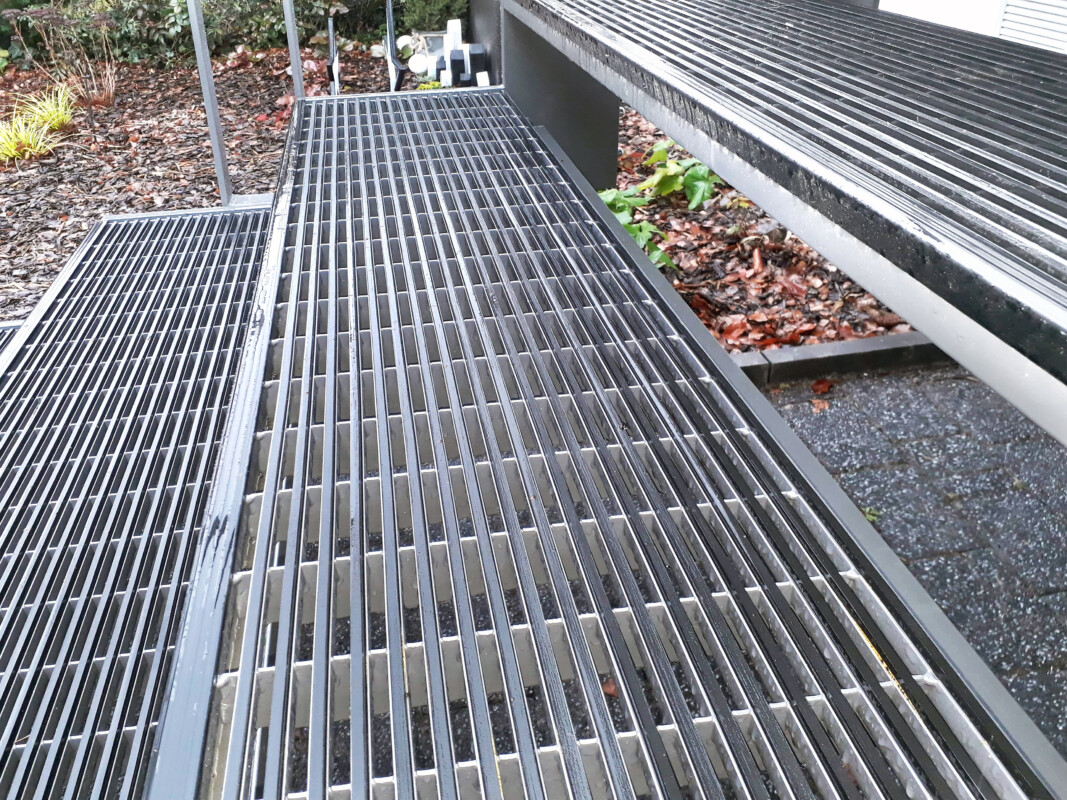

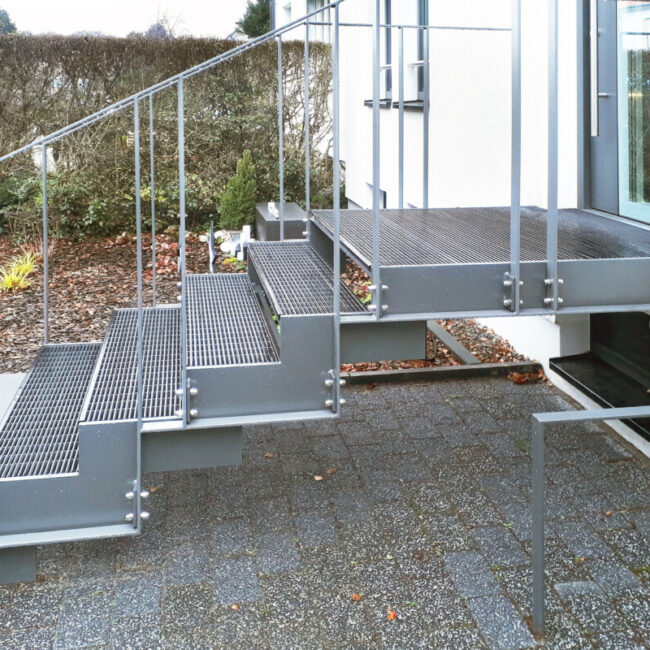

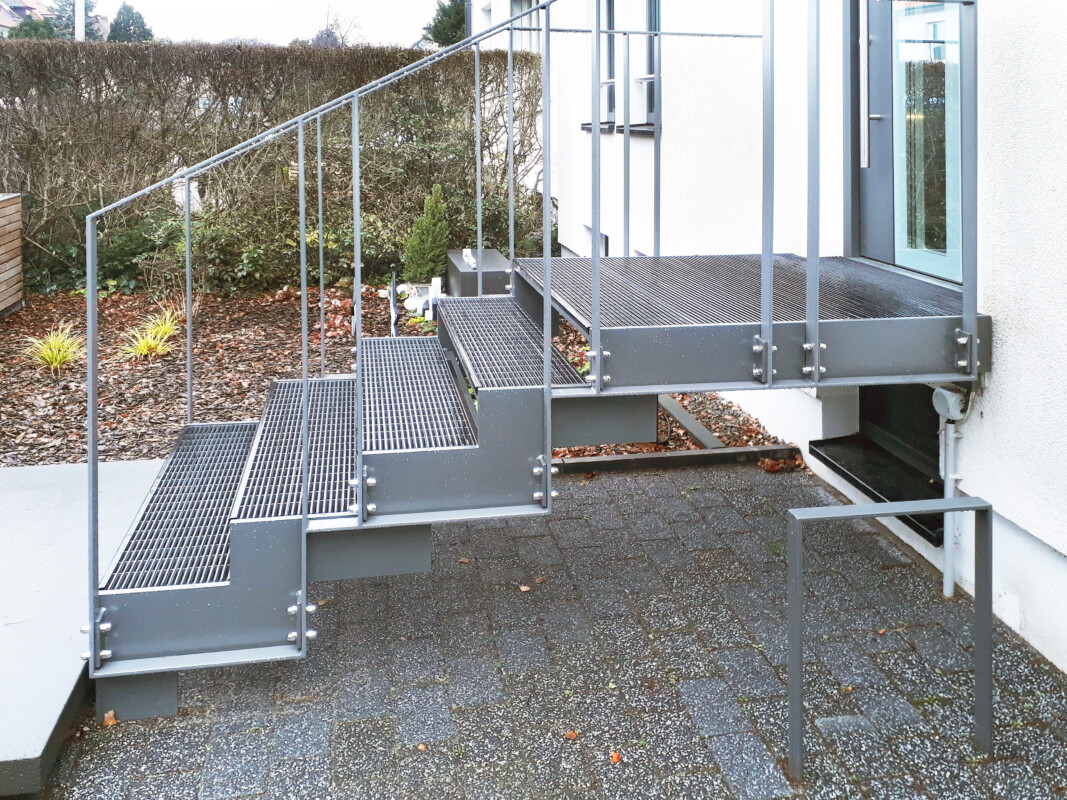

Unsere K60-Gummiwabenstufen sind ganz ähnlich in Qualität und Beschaffenheit den Gummiprofilrosten » für Eingangs- und Zugangsbereiche. Auf Gitterrostbasis aufgebaut, ist das Gummiwabenelement komplett durch den verzinkten Stufenrahmen eingefaßt. Witterungsbeständig und robust, finden die Gummiwabenstufen Verwendung im Außen- und Innenbereich.

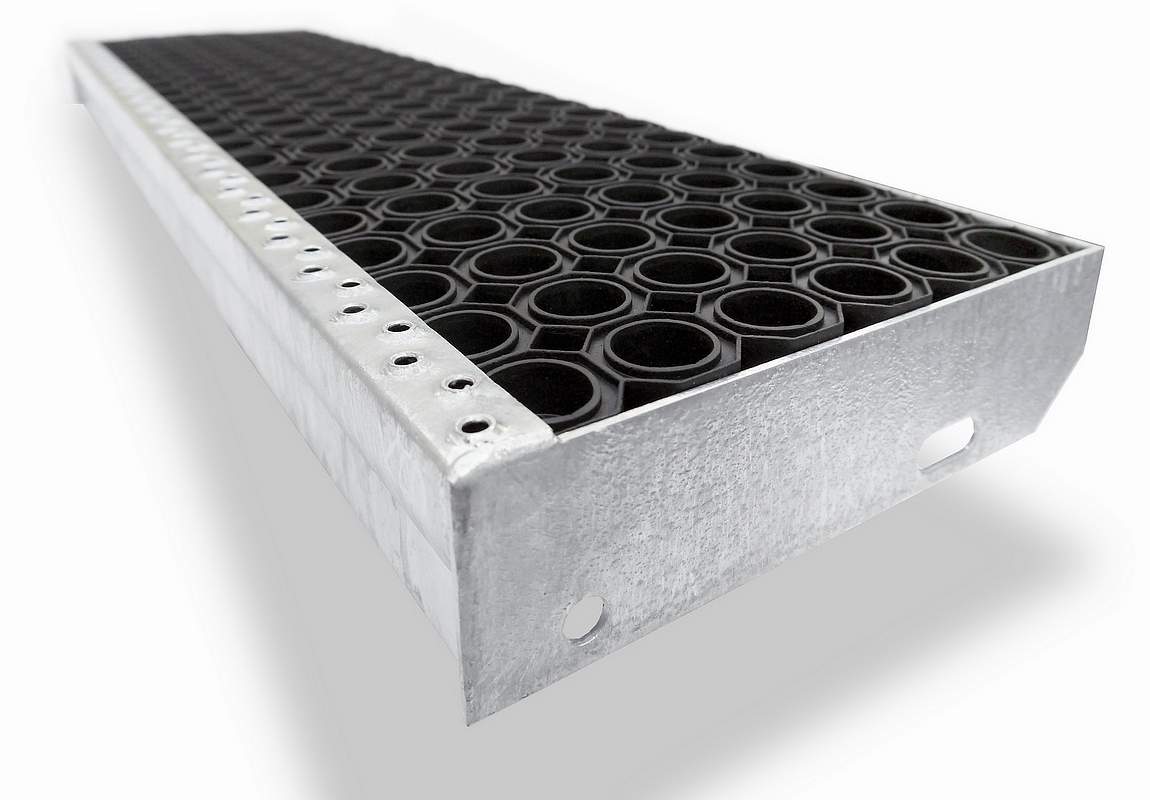

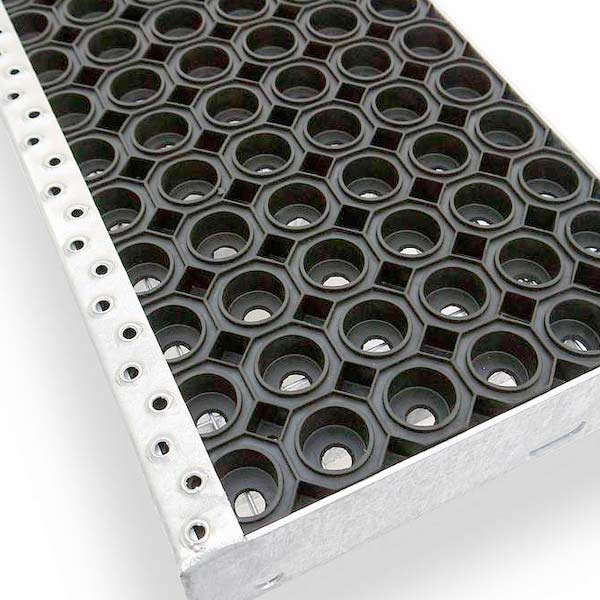

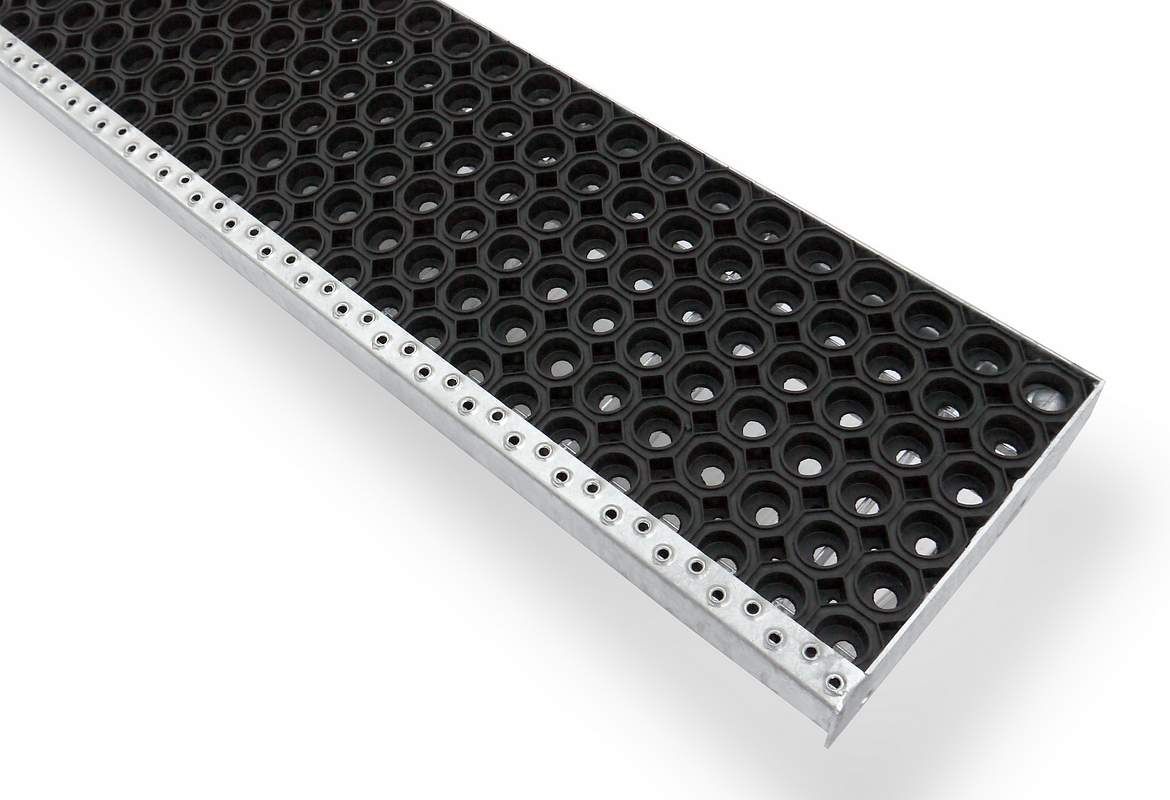

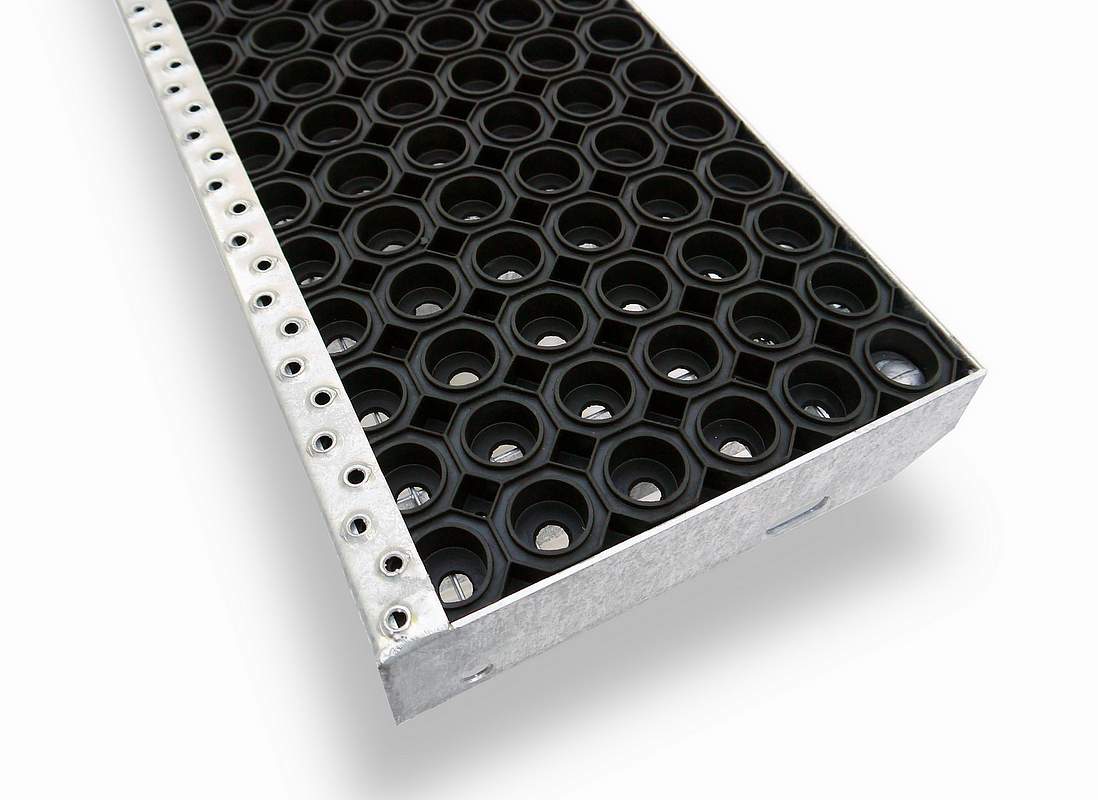

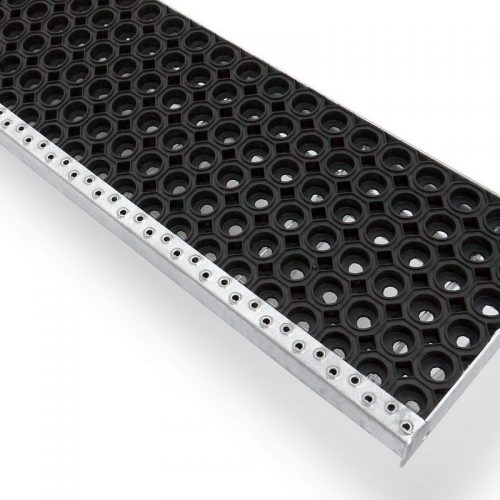

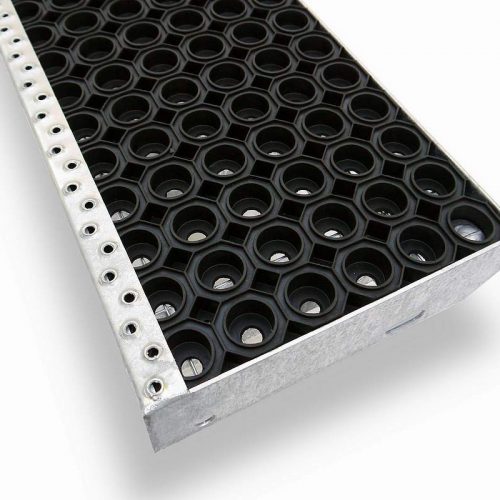

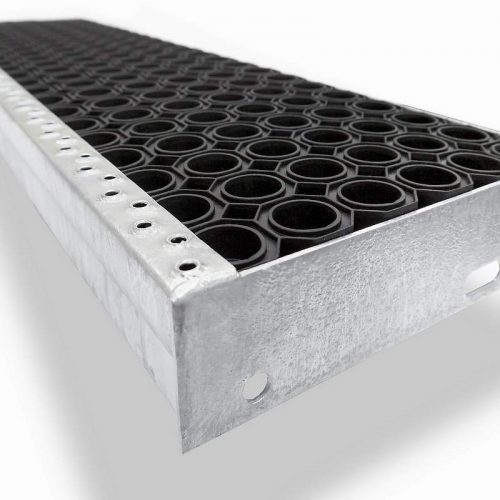

Gummiwaben-Stufe verzinkt, inkl. SAK und Seitenplatten

Gummiwaben (siehe Abb. oben)
Abmessungen (mm) / Gewicht (kg)
600 x 270 mm / 8,0 kg
600 x 305 mm / 8,0 kg
800 x 270 mm / 10,5 kg
800 x 305 mm / 10,5 kg
900 x 270 mm / 11,5 kg
900 x 305 mm / 11,5 kg
900 x 305 mm / 11,5 kg
1000 x 270 mm / 13,0 kg
1000 x 305 mm / 14,3 kg
1200 x 270 mm / 15,6 kg
1200 x 305 mm / 15,6 kg


Geeignet für Zugänge zu Betriebs- und Maschinenanlagen:

  • · nach DIN 24531-1 bzw. DIN EN ISO 14122-3 mit 1,5 kN auf Lastwürfel 10 x 10 cm, bzw. 5,0 kN/m2

Geeignet für eine Vielzahl an Anwendungen, insbesondere für Fluchttreppen:

  • nach DIN 1055-3 (Kategorie T1 und T2)
  • DIN EN 1991-1-1 Eurocode 1: (Einwirkungen auf Tragwerke) mit 2,0 kN auf Lastwürfel 5 x 5 cm, bzw. 5,0 kN/m2
  • Podeste oder freitragend bis 2000 mm auf Anfrage möglich!
  • Material: Stahl, feuerverzinkt nach DIN EN ISO 1461
  • Unterbau: aus Gitterrost unter rutschsicherer Gummiwabenauflage
  • Ausführung: Sicherheitsantrittskante und Seitenplatten 70 x 3 mm
