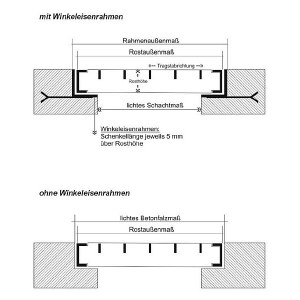

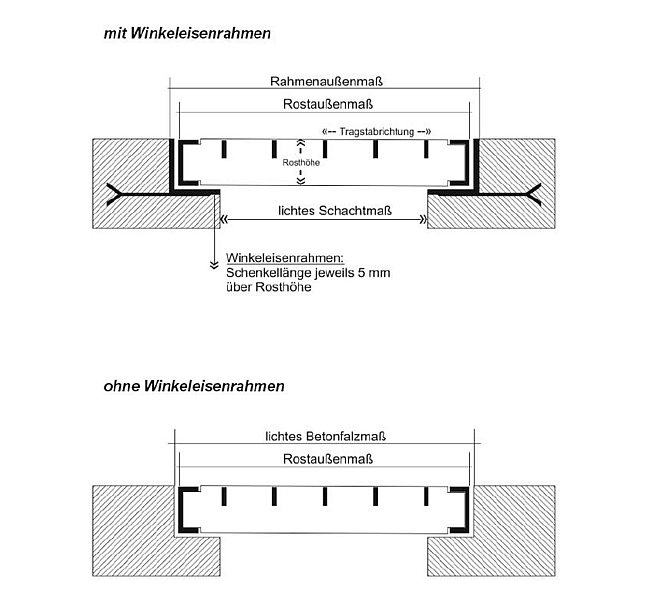

![[1343-01] Einbaurahmen mit Rost](https://www.k60-gitterroste.de/wp-content/uploads/gallery-images/gitterroste-018.jpg)

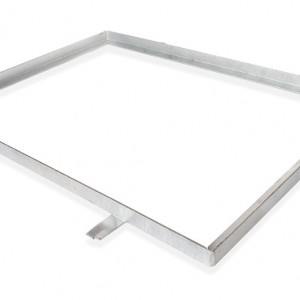

![[1343-02] Winkelrahmen mit Ankern](https://www.k60-gitterroste.de/wp-content/uploads/gallery-images/winkelrahmen-01.jpg)
Werden Gitterroste als Lichtschachtrost, Eingangsrost oder befahrbare Fläche eingesetzt, ist häufig ein Winkelrahmen zum Einbetonieren oder aber mit Senklöchern zum Aufschrauben erforderlich. Wir fertigen Winkelrahmen nach Maß, passend zu den benötigten Gitterrosten.
Als Sonderanarbeitung sind folgende Lösungen möglich (nicht Schwerlast):
· Rahmen mit wandseitiger Verstärkung (Lichtschacht)
· Rahmen mit eingeschweißtem T-Profil oder Flachstahl als Rostauflager (Eingänge)
· Rost mit Rahmen durch Scharnier verbunden (klappbar)
· max. Einzelgröße 1500 x 3000 mm o. 2000 x 2000 mm, größer mehrteilig
| übliche Winkelrahmenausführungen in Werkstoff: S235 JR ( St 37-2 ) | ||
| Winkelstahl | 25x25x3 mm | für RH 20 mm |
| Winkelstahl | 30x30x3 mm | für RH 25 mm |
| Winkelstahl | 35x35x3 mm | für RH 30 mm |
| Winkelstahl | 40x40x4 mm | für RH 35 mm |
| Winkelstahl | 45x45x5 mm | für RH 40 mm |
| Winkelstahl | 50x50x5 mm | für RH 45 mm |
| Winkelstahl | 55x55x5 mm | für RH 50 mm |
| übliche Winkelrahmenausführungen für den Schwerlastbereich | ||
| Winkelstahl | 65x50x5 mm | für RH 60 mm |
| Winkelstahl | 75x50x5 mm | für RH 70 mm |
| Winkelstahl | 85x55x5 mm | für RH 80 mm |
| Winkelstahl | 95x55x5 mm | für RH 90 mm |
| Winkelstahl | 105x55x5 mm | für RH 100 mm |
| Winkelstahl | 115x55x5 mm | für RH 110 mm |
| Winkelstahl | 125x55x5 mm | für RH 120 mm |
» max. Einzelgröße 1500 x 3000 mm o. 2000 x 2000 mm, größer mehrteilig
