Die wichtigsten Begriffe rund um Gitterroste kurz und einfach erklärt.

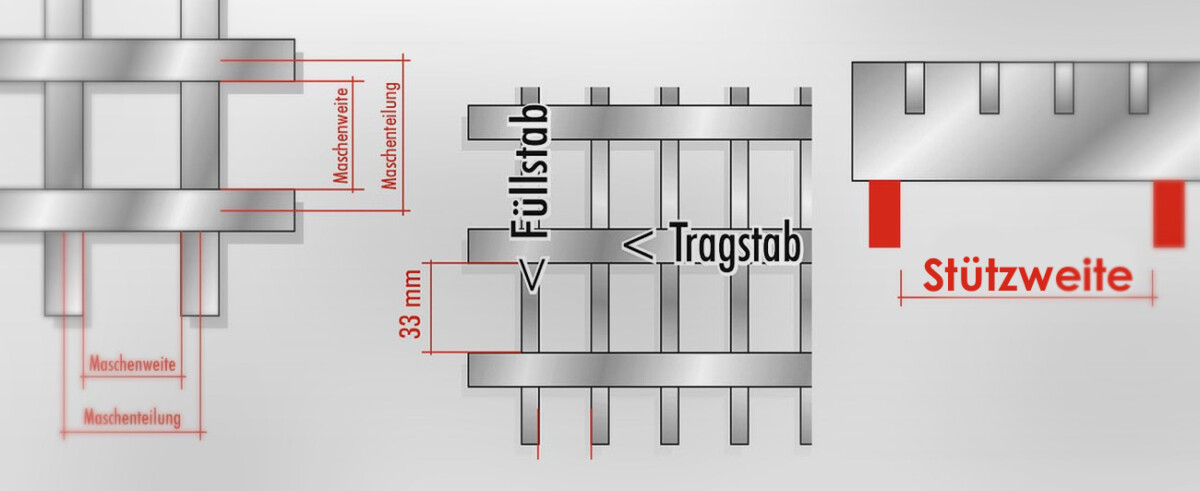

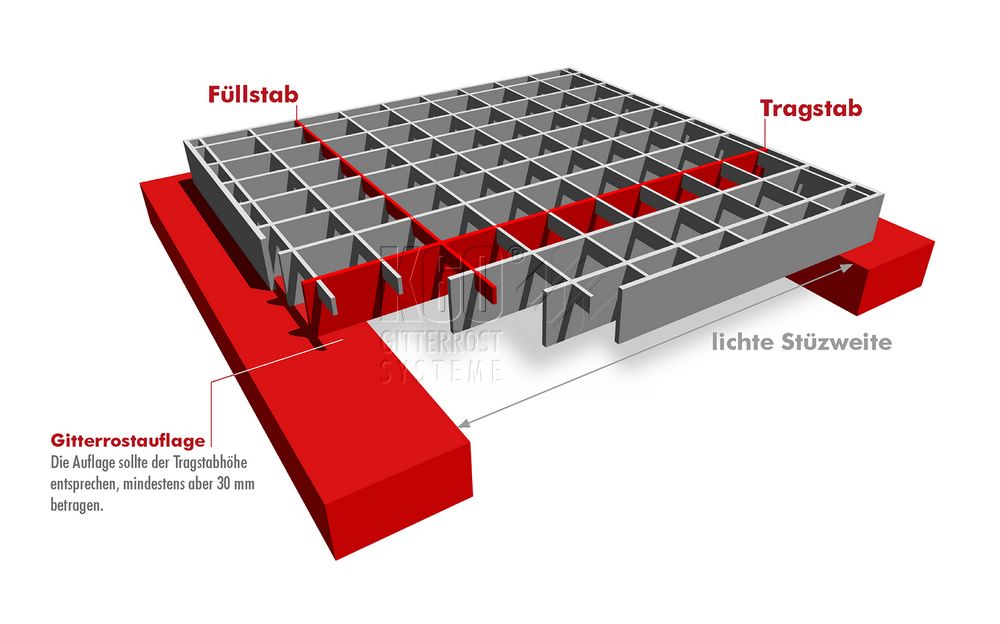

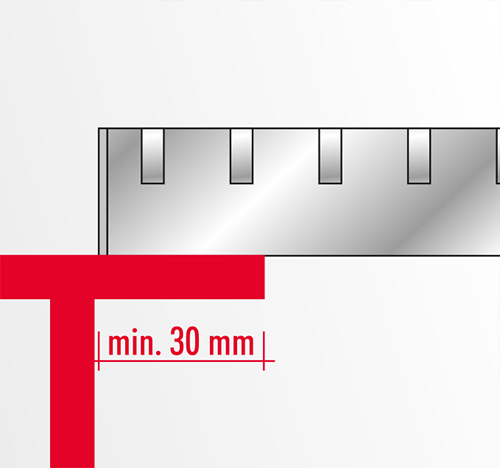

Der Tragstab
überbrückt die Fläche von Auflager zu Auflager und nimmt sämtliche Lasten auf. Die Tragstabrichtung sollte immer als erstgenanntes Maß angegeben werden.
Der Füllstab
dient nur zur reinen Verbindung der Fläche und trägt keinerlei Lasten. Daher ist es sehr wichtig beim Verlegen von quadratischen Rosten auf die Tragstabrichtung zu achten.

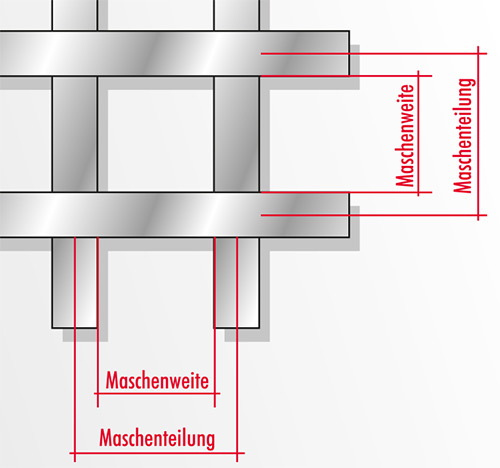

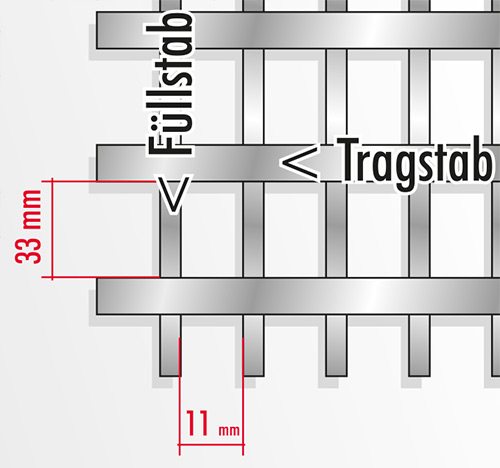

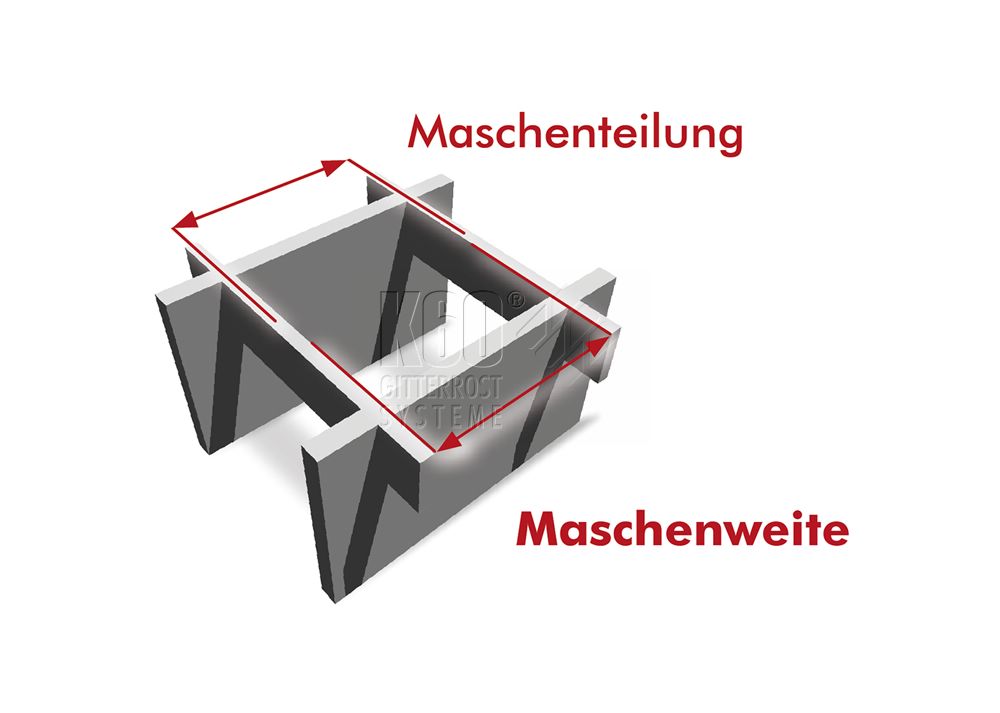

Maschenweite
· Maschenweite = Öffnung zwischen den Stäben
· Maschenteilung = von Stabmitte bis Stabmitte

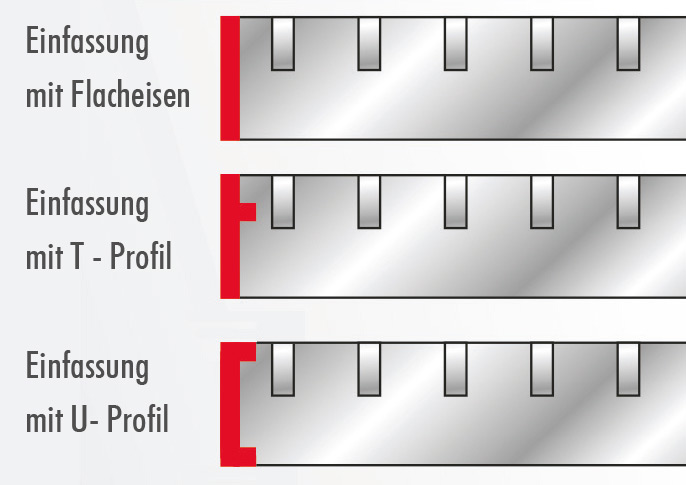

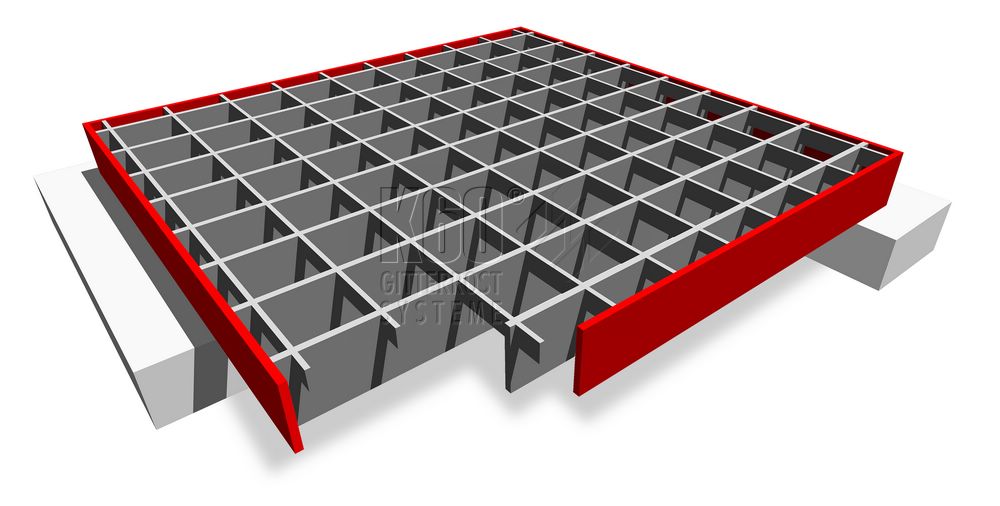

Randeinfassung Flach
· Höhe der Einfassung = Tragstabhöhe
· Breite der Einfassung = Tragstabbreite

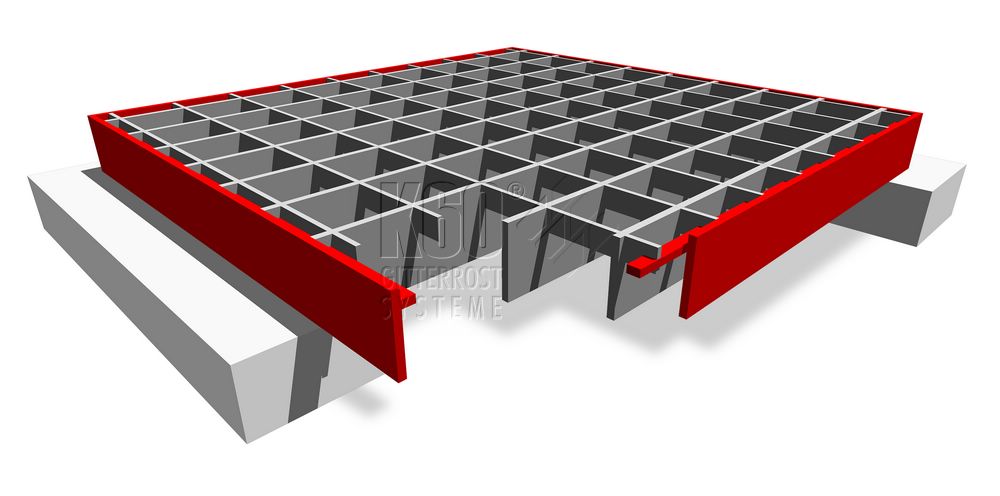

Randeinfassung T-Profil
· Höhe der Einfassung = Tragstabhöhe
· Breite der Einfassung = Tragstabbreite
· T-Profilausbildung im oberen Bereich n. innen
Randeinfassung U-Profil
· Höhe der Einfassung = Tragstabhöhe
· Breite der Einfassung = Tragstabbreite

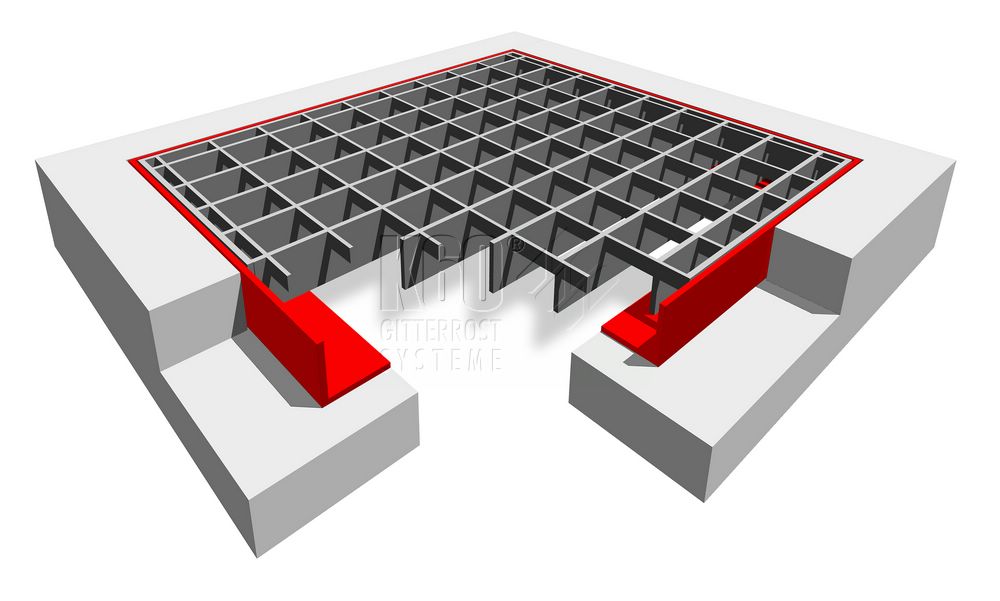

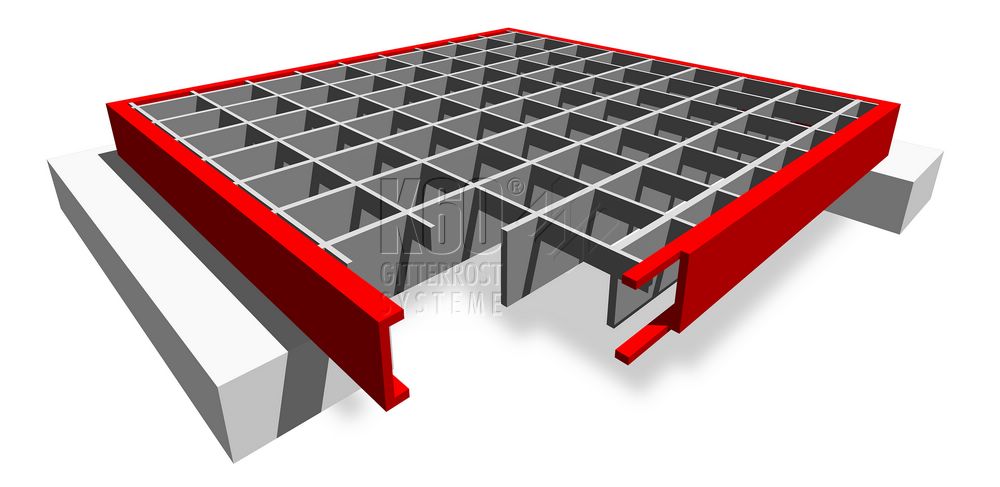

Winkelrahmen L-Profil
· beide Schenkel = Gitterrosthöhe
· Einbettung in bauseitiges gefalztes Auflager
· Gitterroste zum lose Einlegen

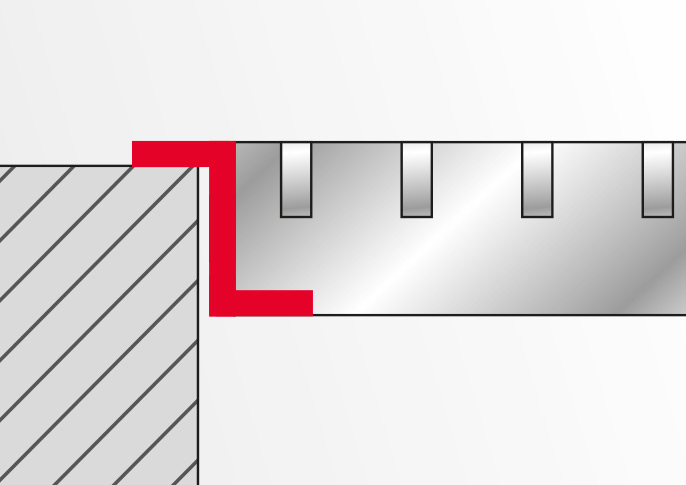

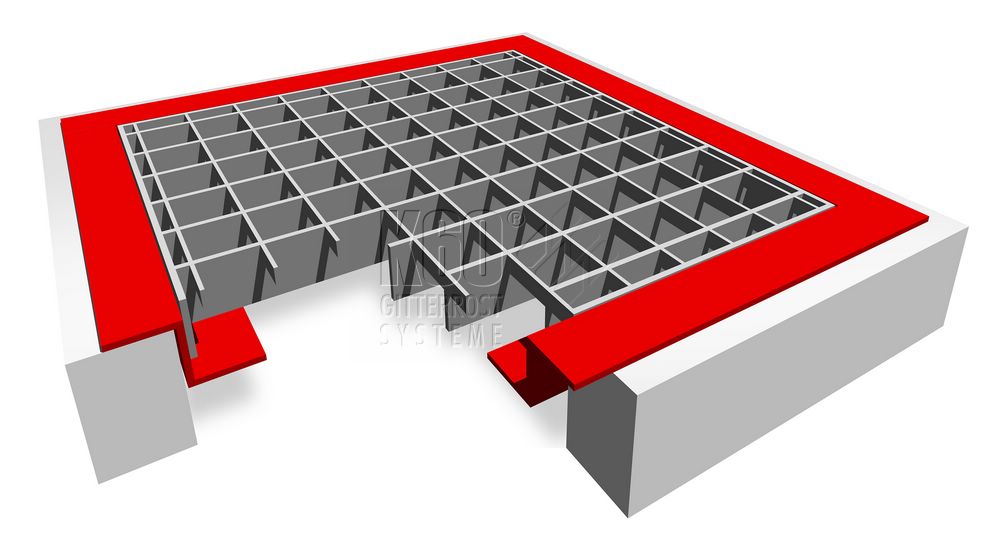

Winkelrahmen Z-Profil
· alle Schenkel = Gitterrosthöhe
· Einlegen in bauseitiges gerades Auflager
· Gitterroste zum lose Einlegen

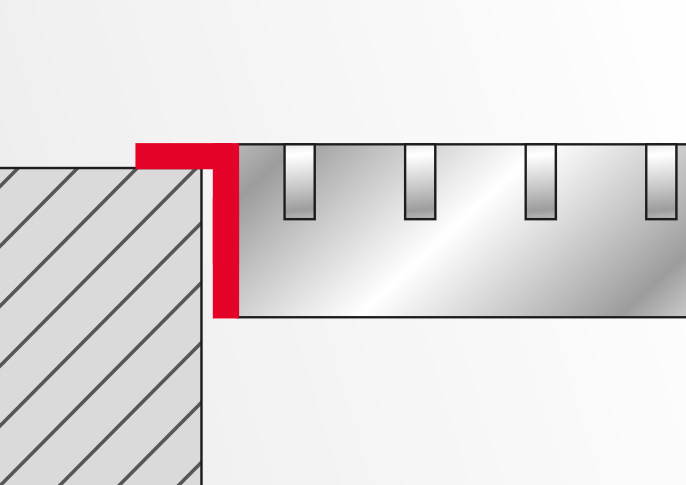

Winkelkragen-Gitterroste
· fest verschweißt m. d. Gitterrosteinfassung
· Kragenbreite = Gitterrosthöhe
· Kragenbreite = max. 40 mm

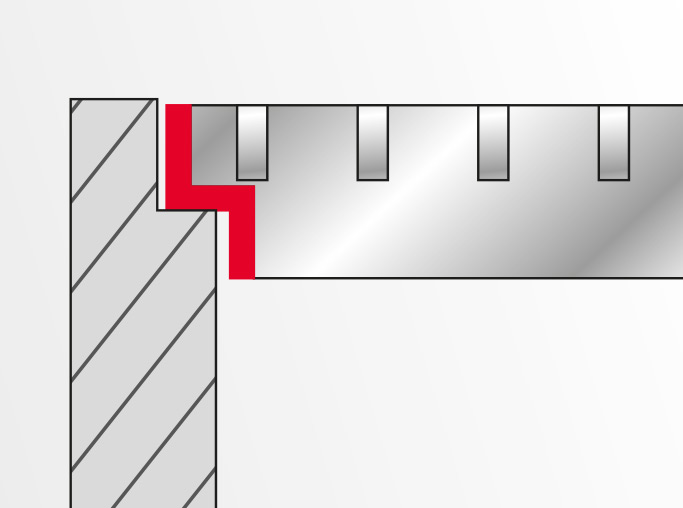

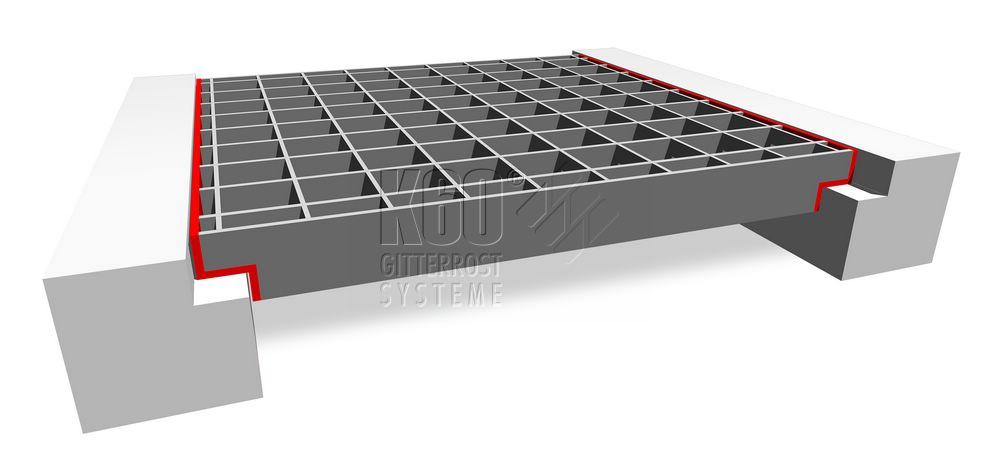

Ausklinkung der Gitteroste
Eingeschweißtes Z-Profil,
meist angepasst an bauseite Situation.

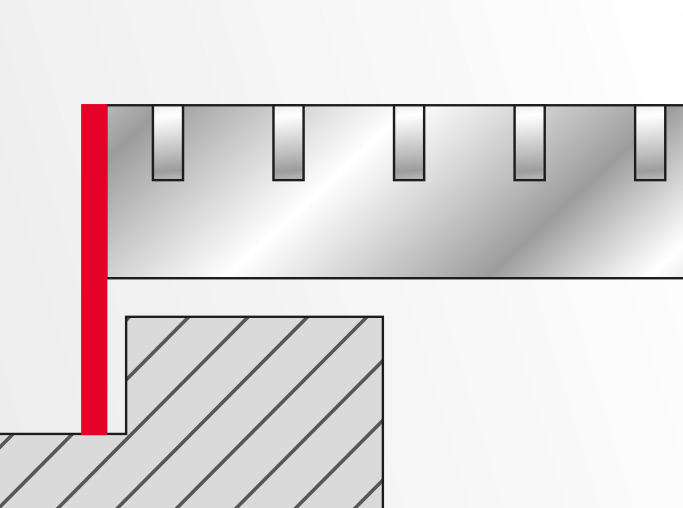

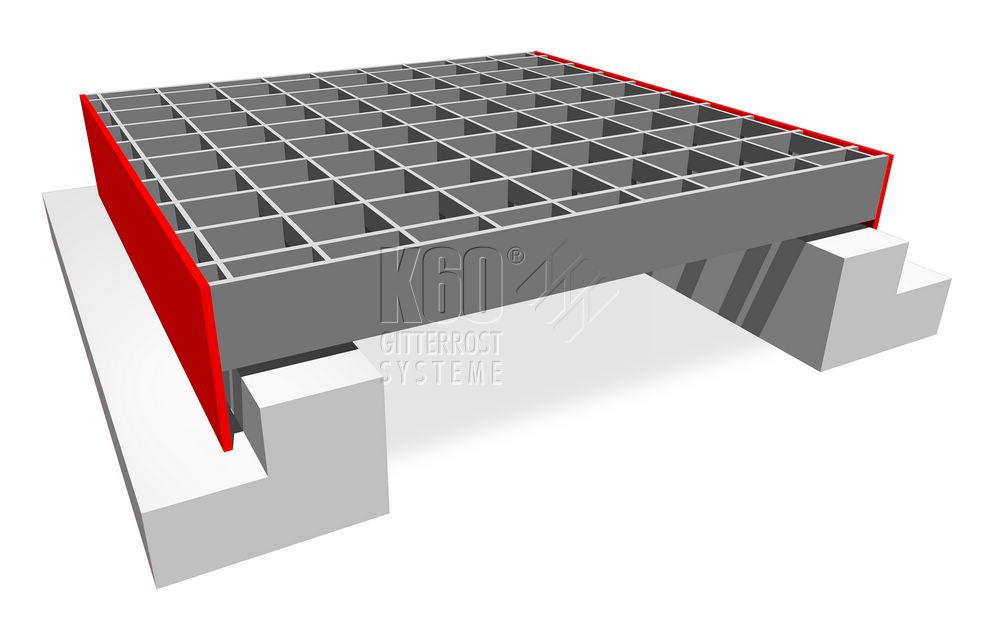

Aufstelzung
Nach unten überstehende Gitterrost-
Einfassung, i. d. R. in Füllstabricht
ausgebildet.

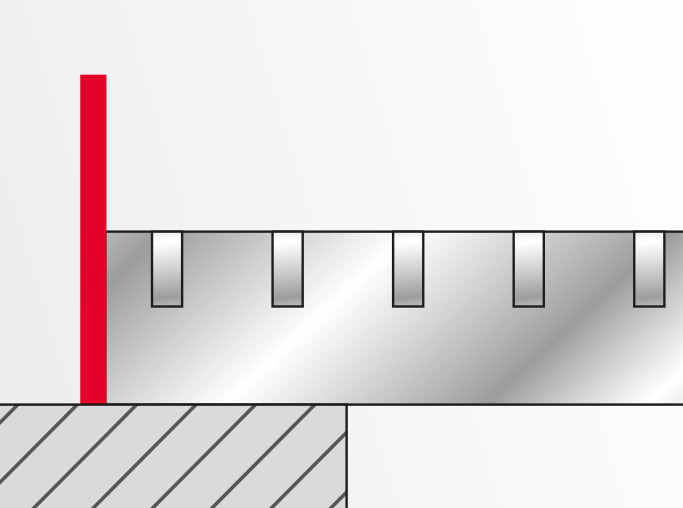

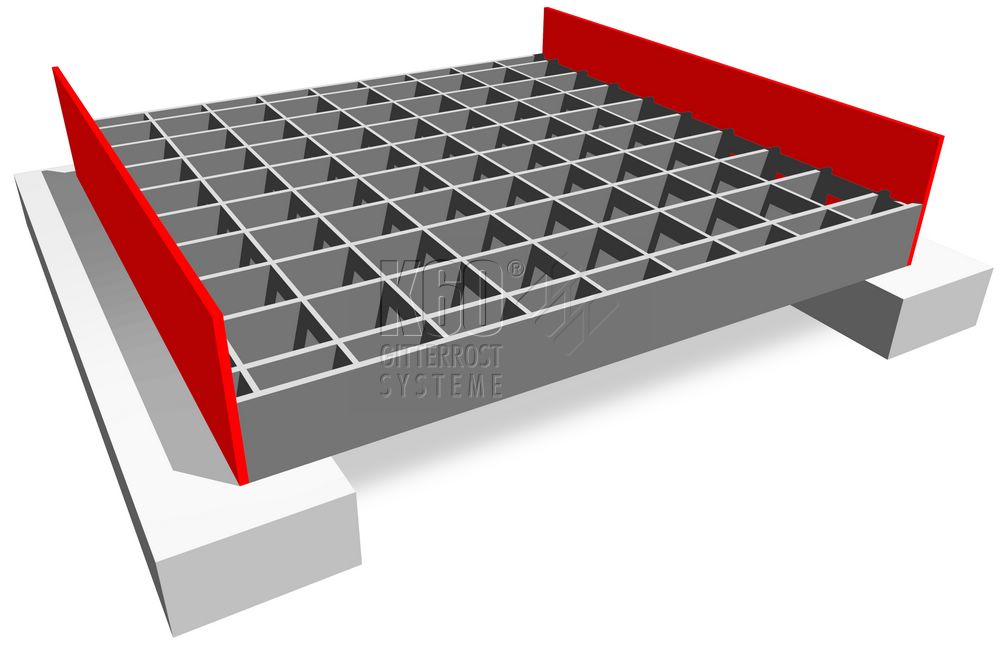

Fußleiste
Erhöhte Randeinfassung Gitterrost-
Einfassung, i. d. R. in Füllstabricht
ausgebildet.

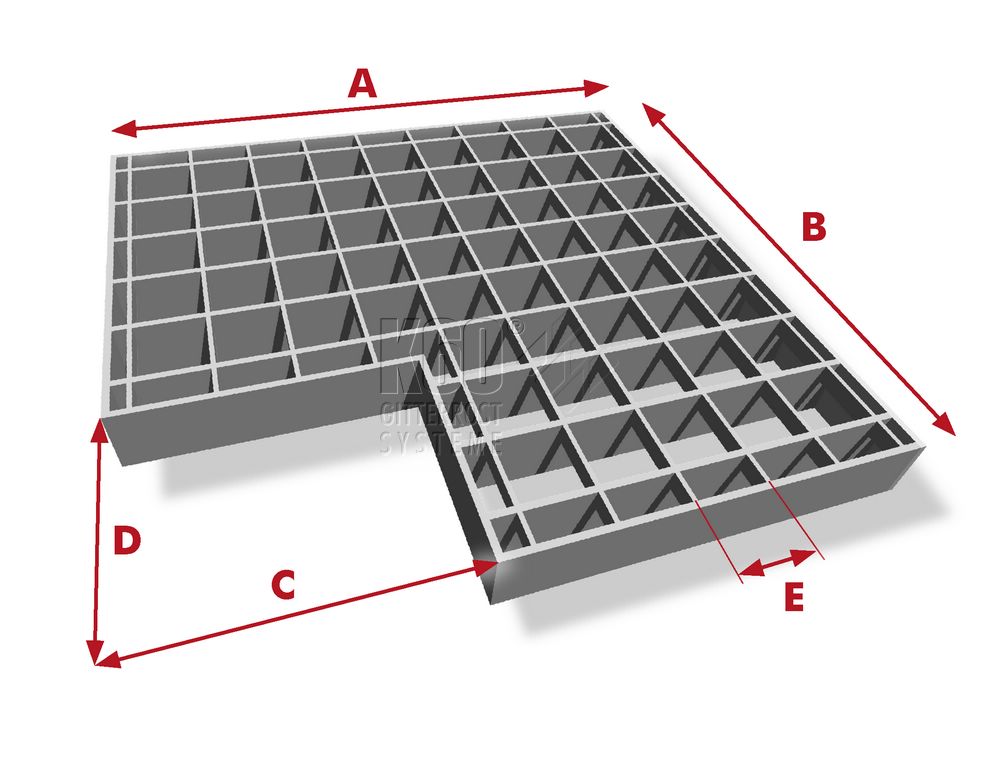

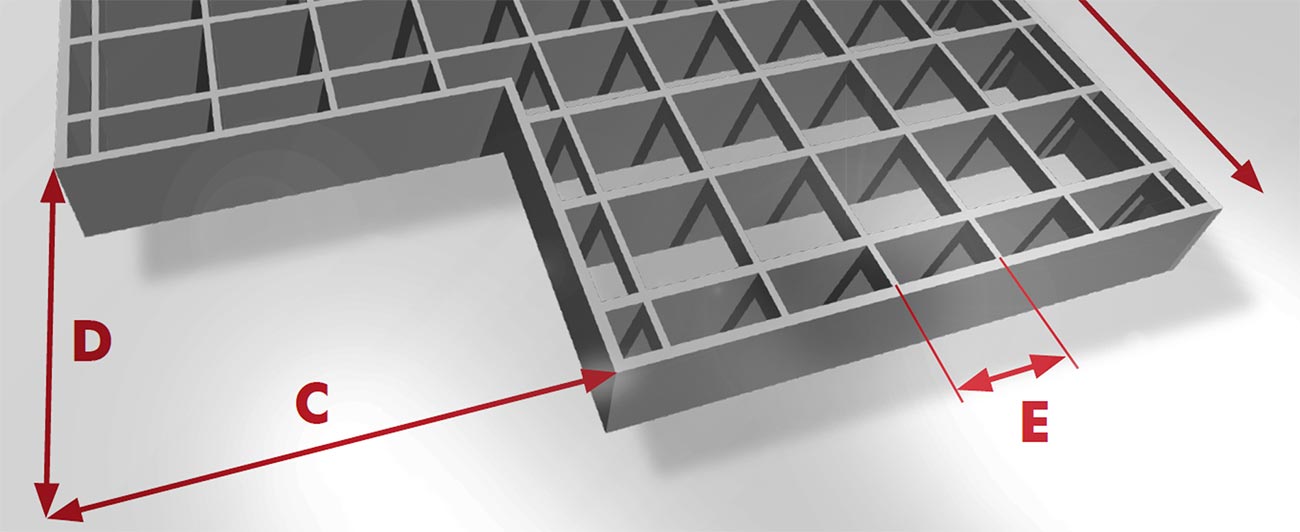

Toleranzen für Gitterrost-Ausschnitte
· A, B = max. +0 bis -4 mm
· E = max. ± 1,5 mm
· E = max. ± 4 mm (10 Teilungen gemssen)
· C, D = max. +8 -0 mm
· Toleranzen in Anlehnung an RAL-GZ 638

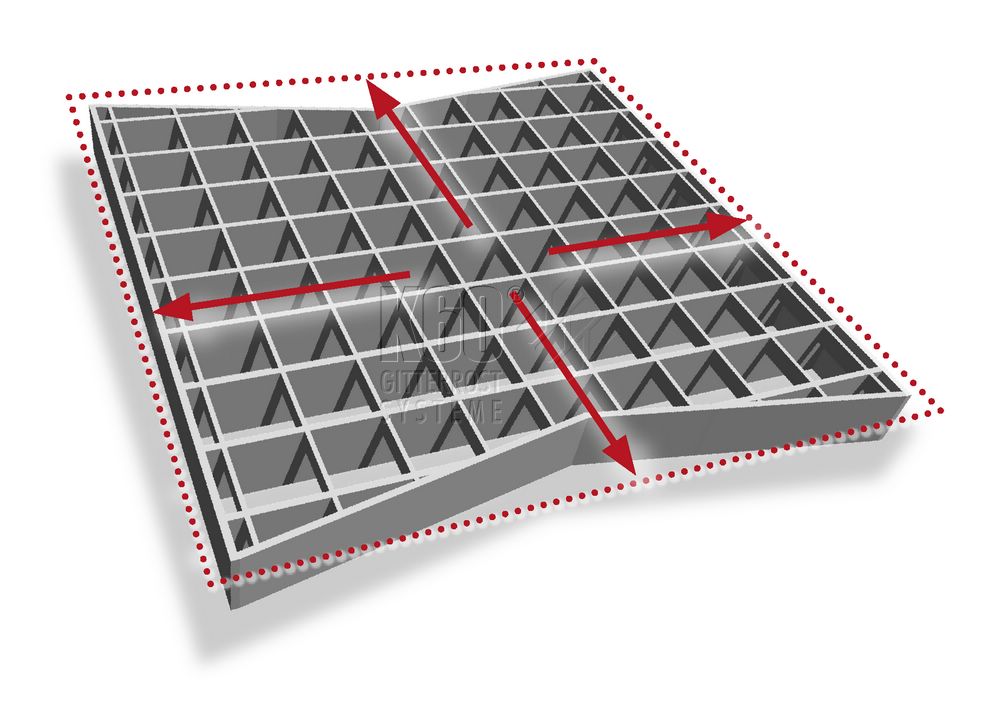

Flächenberechnung
Bei nicht rechteckigen Sonderformen von Gitterrosten wird als
Fläche das kleinste Viereck zugrunde gelegt, aus dem die Sonderform
geschnitten werden kann.
